在现代工业生产中，自动化输送系统是提高效率、降低人力成本的核心组成部分。其中，自动化链条输送线因其结构稳定、承载能力强等特点被广泛应用。本文将从模型图解析入手，对比其他常见输送设备，探讨其在不同场景下的应用优势与局限性。

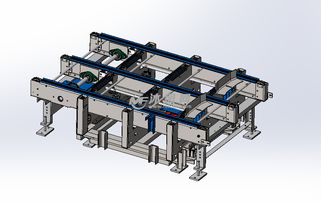

一、自动化链条输送线模型图解析
自动化链条输送线主要由驱动装置、链条、输送轨道、支撑结构及控制系统组成。其模型图通常展示以下关键部分：
- 驱动单元：包括电机、减速器和驱动链轮，负责提供动力。
- 输送链条：多采用钢制或工程塑料链条，通过链轮啮合实现循环运动。
- 承载机构：如托盘、夹具或直接设计为平板结构，用于放置物料。
- 导向与支撑：轨道和支架确保链条平稳运行，减少摩擦和偏移。
- 控制模块：集成传感器与PLC，实现启停、调速和分拣自动化。
模型图直观呈现了链条的闭环布局，常见于装配线、仓储物流或重型物料搬运场景。其设计强调模块化，便于根据需求扩展或调整路径。
二、其他常见输送设备简介
与链条输送线相比，其他输送设备各有特点：
- 皮带输送机：
- 优点：运行平稳、噪音低，适用于轻质物料（如包装箱、食品）。
- 局限性：承载能力较低，易磨损，不适合重型或尖锐物品。
- 辊筒输送线：
- 优点：依靠重力或动力辊筒运输，适合规则包装箱的快速分流。
- 局限性：对物料底面平整度要求高，无法固定位置输送。
- 螺旋输送机：
- 优点：垂直或倾斜输送粉状、颗粒物料，节省空间。
- 局限性：结构复杂，维护成本较高，适用物料类型有限。
- AGV（自动导引车）：
- 优点：路径灵活，可编程调度，适用于柔性生产线。
- 局限性：初始投资大，负载能力受电池和结构限制。
三、对比分析与应用场景选择
自动化链条输送线与其他设备的核心差异在于其高负载与精准定位能力。例如：
- 在汽车制造中，链条输送线可固定底盘进行装配，而皮带机更适合内饰件运输。
- 在仓储场景，链条线用于托盘化重物，辊筒线则用于箱体分拣。
选择时需综合考虑物料特性（重量、形状）、效率要求、环境条件（温度、湿度）及成本。链条输送线虽初期投资较高，但其耐用性和适应性在重工业中优势明显；而轻工业或食品行业可能更偏好易于清洁的皮带输送机。
四、未来趋势与创新方向
随着智能制造发展，输送设备正向智能化、集成化演进：
- 物联网集成：通过传感器实时监控设备状态，预测性维护减少停机。
- 柔性化设计：如可变换轨道的模块化链条系统，适应多品种生产。
- 节能技术：采用高效电机或能量回收装置，降低运行能耗。
自动化链条输送线模型图揭示了其机械可靠性，而对比其他设备有助于优化系统设计。在实际应用中，混合输送方案（如链条+AGV）正成为提升整体物流效率的关键。企业应根据自身需求，结合技术发展，构建高效、经济的自动化输送网络。
